MR25-BLOCK

MR25-BLOCK
  • 2018-12-05 13:50:06
  • 601

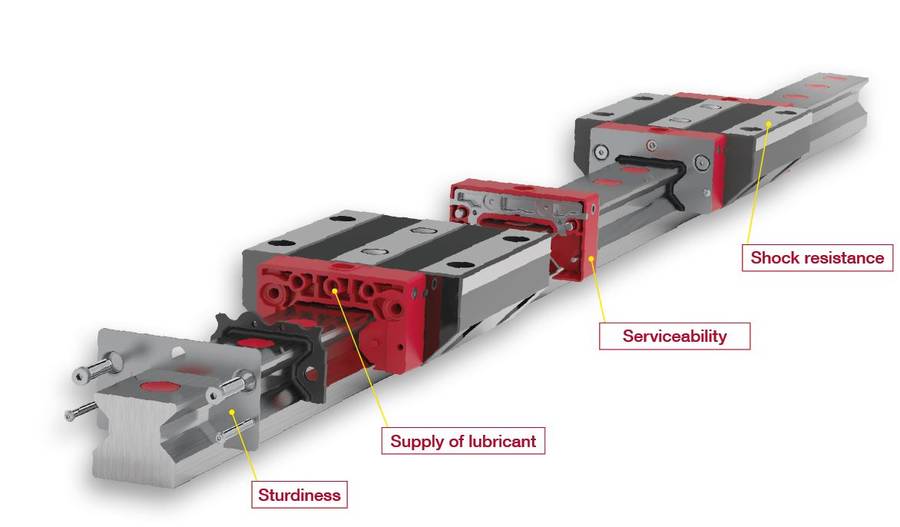

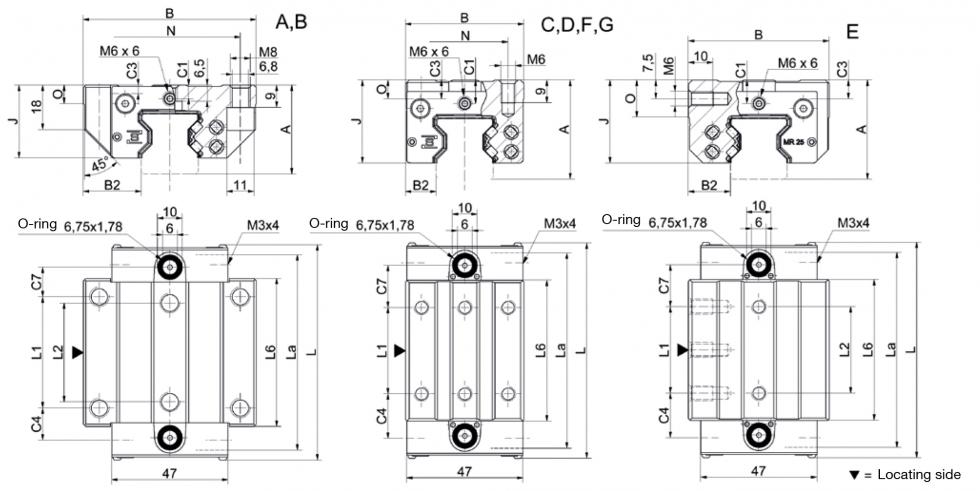

도면

스펙

A 표준 B 표준, 롱(long) 타입 C 컴팩트, 하이(high) 타입 D 컴팩트, 하이(high), 롱(long) 타입 E 컴팩트, 하이(high) 타입, 측면 고정용 F 컴팩트 G 컴팩트, 롱(long) 타입
빌드 사이즈/레일 빌드 폼
사이즈 35 MR W 25-A MR W 25-B MR W 25-C MR W 25-D MR W 25-E MR W 25-F MR W 25-G
특징
위에서 나사로 고정 가능
아래에서 나사로 고정 가능
측면에서 나사로 고정 가능
높은 부하 및 모멘트
중간 부하 및 모멘트
제한된 설치 공간
A:System height 36 36 40 40 40 36 36
B:Carriage width 70 70 48 48 57 48 48
B2:Distance between locating faces 23.5 23.5 12.5 12.5 17 12.5 12.5
C1:Position of center front lube hole 5.5 5.5 9.5 9.5 9.5 5.5 5.5
C7:Position of top lube hole 12 23.2 17 20.7 17 17 20.7
J:Carriage height 29.5 29.5 33.5 33.5 33.5 29.5 29.5
L:Carriage length 88 110 88 110 88 88 110
La:Cross wiper spacing* 83 106 83 106 83 83 106
L1:Exterior fixing hole spacing 45 45 35 50 35 35 50
L2:Interior fixing hole spacing 40 40 - - 35 - -
L6:Steel body length 60 79.4 57 79.4 57 57 79.4
N:Lateral fixing hole spacing 57 57 35 35 - 35 35
O:Reference face height 7.5 7.5 7.5 7.5 15 7.5 7.5
C0:Static load capacitiy(N) 49800 70300 49800 70300 49800 49800 70300
C100:Dynamic load capacity(N) 27700 39100 27700 39100 27700 27700 39100
M0Q:Static cross moment capacity(Nm) 733 1035 733 1035 733 733 1035
M0L:Static longitud. moment capacity(Nm) 476 936 476 936 476 476 936
MQ:Dyn. cross moment capacity(Nm) 408 576 408 576 408 408 576
ML:Dyn. longitud. moment capacity(Nm) 265 521 265 521 265 265 521
Gew:Carriage weight(kg) 0.7 0.9 0.6 0.7 0.7 0.5 0.6
