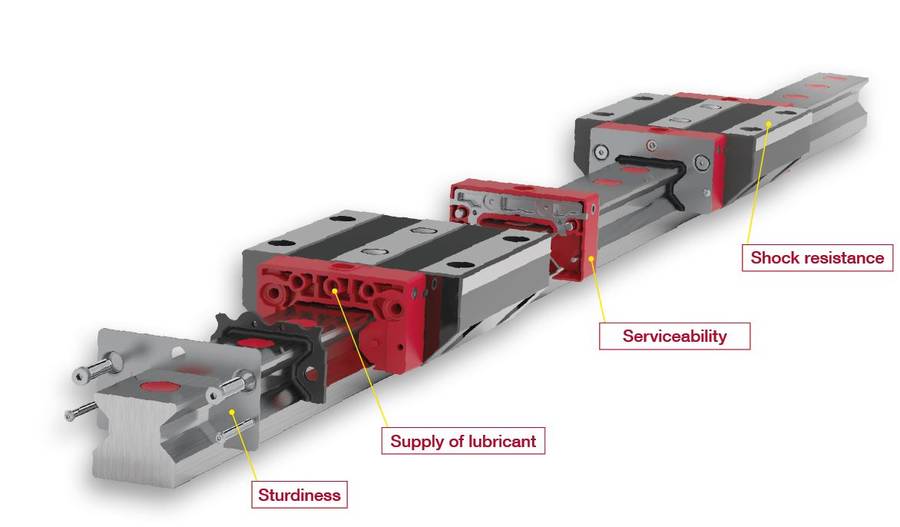

MR35-BLOCK
- 2018-12-05 13:49:48
- 499

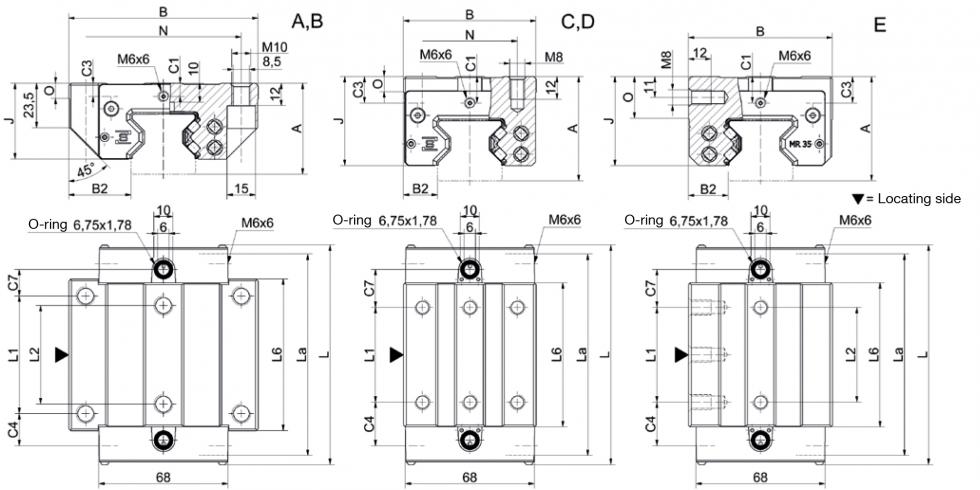

도면
스펙
 |  |  |  |  |  |  | |
|---|---|---|---|---|---|---|---|
| A 표준 | B 표준, 롱(long) 타입 | C 컴팩트, 하이(high) 타입 | D 컴팩트, 하이(high), 롱(long) 타입 | E 컴팩트, 하이(high) 타입, 측면 고정용 | F 컴팩트 | G 컴팩트, 롱(long) 타입 | |
| 빌드 사이즈/레일 빌드 폼 | |||||||
| 사이즈 35 | MR W 35-A | MR W 35-B | MR W 35-C | MR W 35-D | MR W 35-E | ||
| 특징 | |||||||
| 위에서 나사로 고정 가능 | |||||||
| 아래에서 나사로 고정 가능 | |||||||
| 측면에서 나사로 고정 가능 | |||||||
| 높은 부하 및 모멘트 | |||||||
| 중간 부하 및 모멘트 | |||||||
| 제한된 설치 공간 | |||||||
| A:System height | 48 | 48 | 55 | 55 | 55 | ||
| B:Carriage width | 100 | 100 | 70 | 70 | 76 | ||
| B2:Distance between locating faces | 33 | 33 | 18 | 18 | 21 | ||
| C1:Position of center front lube hole | 7 | 7 | 7 | 14 | 14 | ||
| C3:Position of lateral lube hole | 7 | 7 | 7 | 14 | 14 | ||
| C4:Position of lateral lube hole | 17 | 30.5 | 23 | 25.5 | 23 | ||
| C7:Position of top lube hole | 14 | 27.5 | 20 | 22.5 | 20 | ||
| J:Carriage height | 40 | 40 | 47 | 47 | 47 | ||
| L:Carriage length | 116 | 143 | 116 | 143 | 116 | ||
| La:Cross wiper spacing* | 111 | 138 | 111 | 138 | 111 | ||
| L1:Exterior fixing hole spacing | 62 | 62 | 50 | 72 | 50 | ||
| L2:Interior fixing hole spacing | 52 | 52 | - | - | 50 | ||
| L6:Steel body length | 80 | 103 | 76 | 103 | 76 | ||
| N:Lateral fixing hole spacing | 82 | 82 | 50 | 50 | - | ||
| O:Reference face height | 8 | 8 | 8 | 8 | 22 | ||
| C0:Static load capacitiy(N) | 93400 | 128500 | 93400 | 128500 | 93400 | ||
| C100:Dynamic load capacity(N) | 52000 | 71500 | 52000 | 71500 | 52000 | ||
| M0Q:Static cross moment capacity(Nm) | 2008 | 2762 | 2008 | 2762 | 2008 | ||
| M0L:Static longitud. moment capacity(Nm) | 1189 | 2214 | 1189 | 2214 | 1189 | ||
| MQ:Dyn. cross moment capacity(Nm) | 1118 | 1537 | 1118 | 1537 | 1118 | ||
| ML:Dyn. longitud. moment capacity(Nm) | 662 | 1232 | 662 | 1232 | 662 | ||
| Gew:Carriage weight(kg) | 1.6 | 2.2 | 1.5 | 2.0 | 1.8 | ||
