SCHNEEBERGER의 Global Parter 리니아테크 입니다.
  2. 제품소개

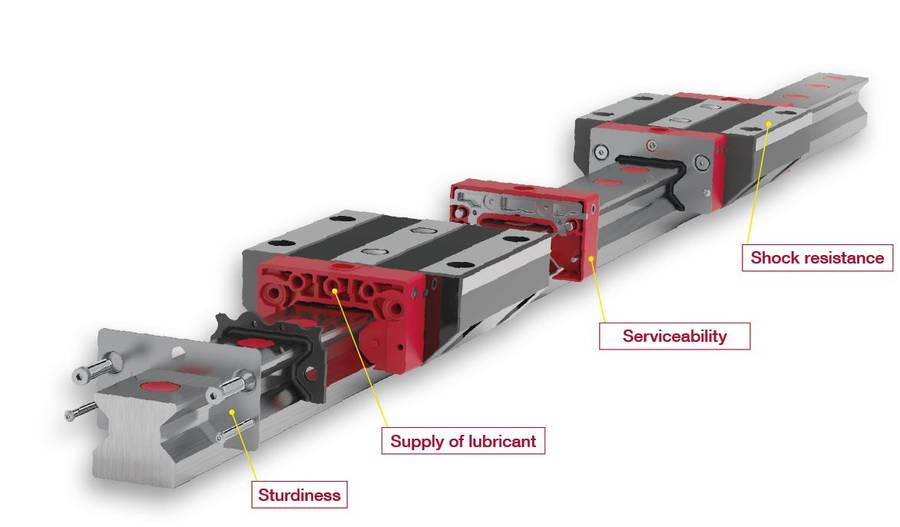

MR45-BLOCK

MR45-BLOCK
  • 2018-12-05 13:50:38
  • 801

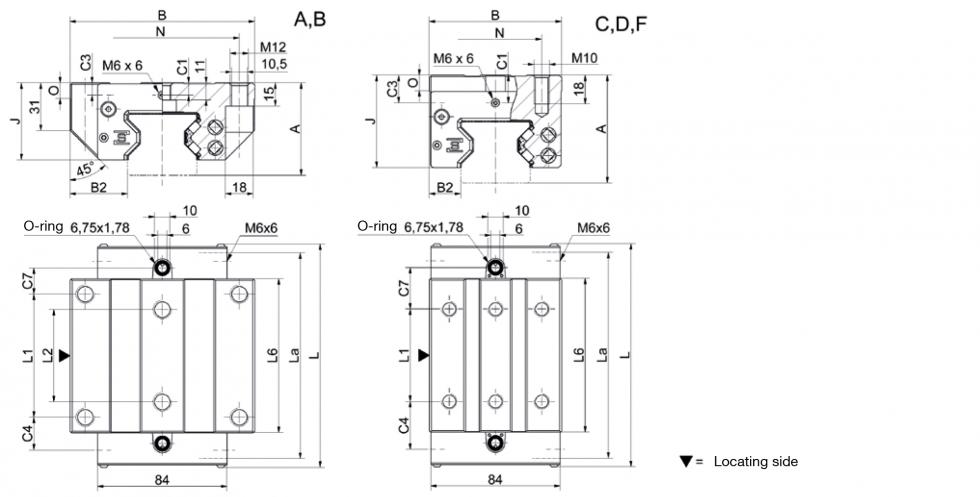

도면

스펙

A 표준 B 표준, 롱(long) 타입 C 컴팩트, 하이(high) 타입 D 컴팩트, 하이(high), 롱(long) 타입 E 컴팩트, 하이(high) 타입, 측면 고정용 F 컴팩트 G 컴팩트, 롱(long) 타입
빌드 사이즈/레일 빌드 폼
사이즈 45 MR W 45-A MR W 45-B MR W 45-C MR W 45-D
MR W 45-F
특징
위에서 나사로 고정 가능
아래에서 나사로 고정 가능
측면에서 나사로 고정 가능
높은 부하 및 모멘트
중간 부하 및 모멘트
제한된 설치 공간
A:System height 60 60 70 70 60

B:Carriage width 120 120 86 86 86
B2:Distance between locating faces 37.5 37.5 20.5 20.5
 20.5

C1:Position of center front lube hole 8 8 18 18 8

C3:Position of lateral lube hole 8 8 18 18 8
C4:Position of lateral lube hole 21.25 38.75 31.25 38.75 31.25
C7:Position of top lube hole 17 34.5 27 34.5 27

J:Carriage height 50 50 60 60 60

L:Carriage length 145 180 145 180 145

La:Cross wiper spacing* 140 175 140 175 140

L1:Exterior fixing hole spacing 80 80 60 80 60

L2:Interior fixing hole spacing 60 60 - - -

L6:Steel body length 100 135 100 135 100

N:Lateral fixing hole spacing 100 100 60 60 60

O:Reference face height 10 10
 10
 10
 10

C0:Static load capacitiy(N) 167500 229500 167500 229500 167500

C100:Dynamic load capacity(N) 93400 127800 93400 127800 93400

M0Q:Static cross moment capacity(Nm) 4621 6333 4621
 6333
 4621

M0L:Static longitud. moment capacity(Nm) 2790 5161 2790
 5161
 2790

MQ:Dyn. cross moment capacity(Nm) 2577 3527 2577
 3527
 2577

ML:Dyn. longitud. moment capacity(Nm) 1556 2874 1556
 2874
 1556

Gew:Carriage weight(kg) 3.2 4.3 3.0 4.0 2.3
