MR55-BLOCK

MR55-BLOCK
  • 2018-12-05 13:50:33
  • 430

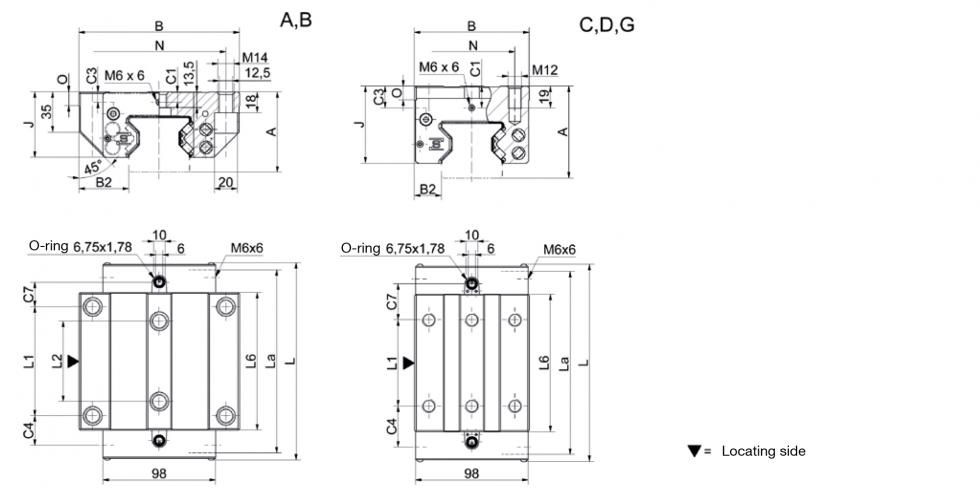

도면

스펙

A 표준 B 표준, 롱(long) 타입 C 컴팩트, 하이(high) 타입 D 컴팩트, 하이(high), 롱(long) 타입 E 컴팩트, 하이(high) 타입, 측면 고정용 F 컴팩트 G 컴팩트, 롱(long) 타입
빌드 사이즈/레일 빌드 폼
사이즈 55 MR W 55-A MR W 55-B MR W 55-C MR W 55-D

MR W 55-G

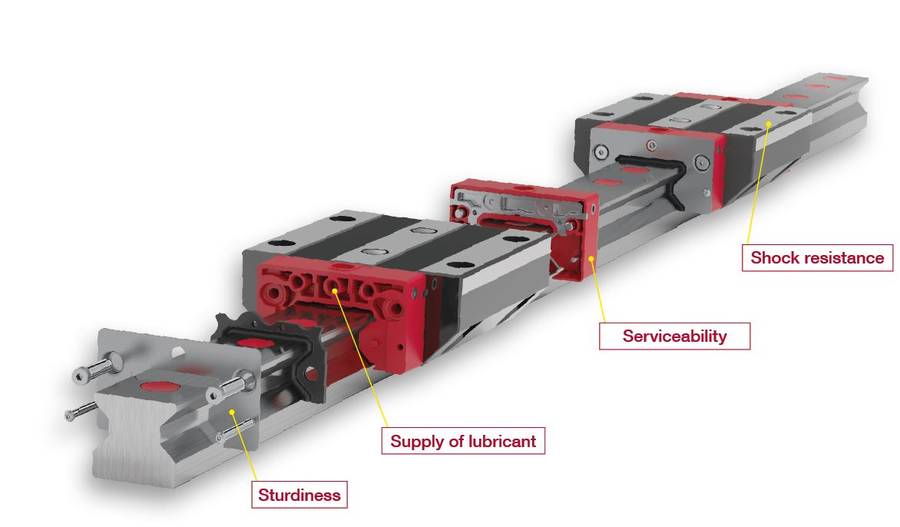

특징
위에서 나사로 고정 가능
아래에서 나사로 고정 가능
측면에서 나사로 고정 가능
높은 부하 및 모멘트
중간 부하 및 모멘트
제한된 설치 공간
A:System height 70 70 80 80

70
B:Carriage width 140 140 100 100
100
B2:Distance between locating faces 43.5 43.5 23.5 23.5

23.5
C1:Position of center front lube hole 9 9 19 19

9
C3:Position of lateral lube hole 9 9 19 19
9
C4:Position of lateral lube hole 25.75 46.75 35.75 46.75
46.75
C7:Position of top lube hole 21.5 42.5 31.5 42.5

42.5
J:Carriage height 57 57 67 67

57
L:Carriage length 172 214 172 214

214
La:Cross wiper spacing* 167 208 167 208

208
L1:Exterior fixing hole spacing 95 95 75 95

95
L2:Interior fixing hole spacing 70 70 - -

-
L6:Steel body length 120 162 120 162

162
N:Lateral fixing hole spacing 116 116 75 75

75
O:Reference face height 12 12
 12 12

12
C0:Static load capacitiy(N) 237000 324000 237000 324000

324000
C100:Dynamic load capacity(N) 131900 180500 131900 180500

180500
M0Q:Static cross moment capacity(Nm) 7771 10624 7771
 10624

10624
M0L:Static longitud. moment capacity(Nm) 4738 8745 4738
 8745

8745
MQ:Dyn. cross moment capacity(Nm) 4325 5919 4325
 5919

5919
ML:Dyn. longitud. moment capacity(Nm) 2637 4872 2637
 4872

4872
Gew:Carriage weight(kg) 5.0 6.8 4.5 6.1

4.8
