MR65-BLOCK

MR65-BLOCK
  • 2018-12-05 13:49:12
  • 332

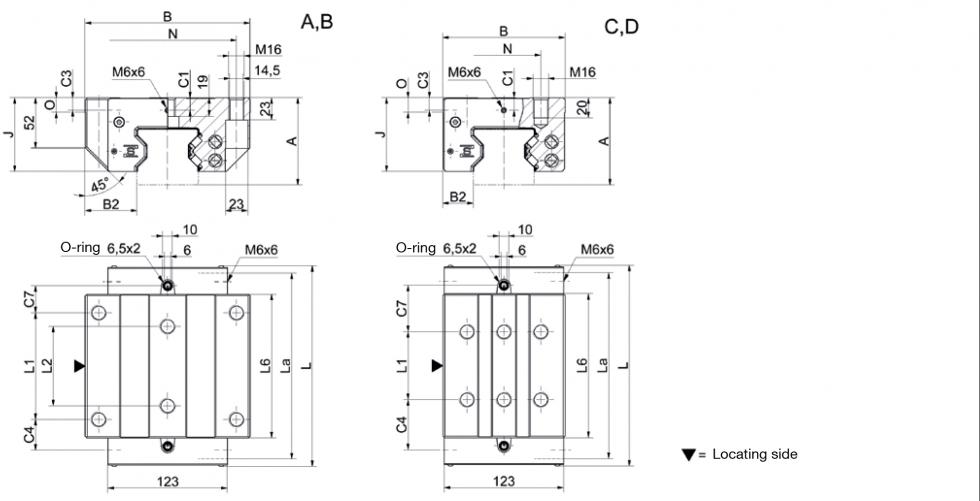

도면

스펙

A 표준 B 표준, 롱(long) 타입 C 컴팩트, 하이(high) 타입 D 컴팩트, 하이(high), 롱(long) 타입 E 컴팩트, 하이(high) 타입, 측면 고정용 F 컴팩트 G 컴팩트, 롱(long) 타입
빌드 사이즈/레일 빌드 폼
사이즈 65 MR W 65-A MR W 65-B MR W 65-C MR W 65-D


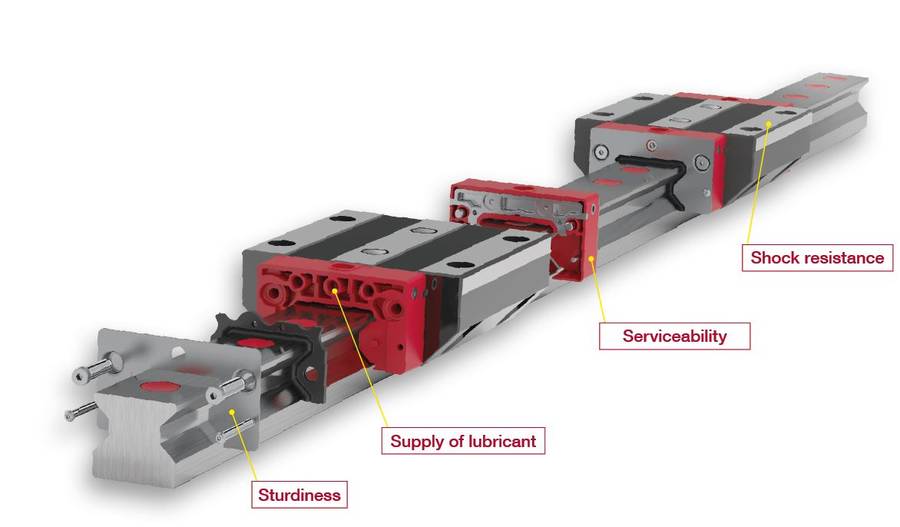

특징
위에서 나사로 고정 가능
아래에서 나사로 고정 가능
측면에서 나사로 고정 가능
높은 부하 및 모멘트
중간 부하 및 모멘트
제한된 설치 공간
A:System height 90 90 90 90


B:Carriage width 170 170 126 126

B2:Distance between locating faces 53.5 53.5 31.5 31.5

C1:Position of center front lube hole 13 13 13 13


C3:Position of lateral lube hole 13 13 13 13

C4:Position of lateral lube hole 31.75 58 51.75 53

C7:Position of top lube hole 27.75 54 47.75 49


J:Carriage height 76 76 76
 76


L:Carriage length 207 260 207 260


La:Cross wiper spacing* 201.5 254 201.5 254


L1:Exterior fixing hole spacing 110 110 70 120


L2:Interior fixing hole spacing 82 82 - -


L6:Steel body length 148.5 201 148.5
 201

N:Lateral fixing hole spacing 142 142 76 76


O:Reference face height 15 15
 15 15


C0:Static load capacitiy(N) 419000 530000 419000 530000


C100:Dynamic load capacity(N) 232000 295000 232000 295000


M0Q:Static cross moment capacity(Nm) 16446 20912 16446
 20912


M0L:Static longitud. moment capacity(Nm) 10754 17930 10754
 17930


MQ:Dyn. cross moment capacity(Nm) 9154 11640 9154
 11640


ML:Dyn. longitud. moment capacity(Nm) 5954 9980 5954
 9980


Gew:Carriage weight(kg) 10.2 13.5 8.0 10.4
