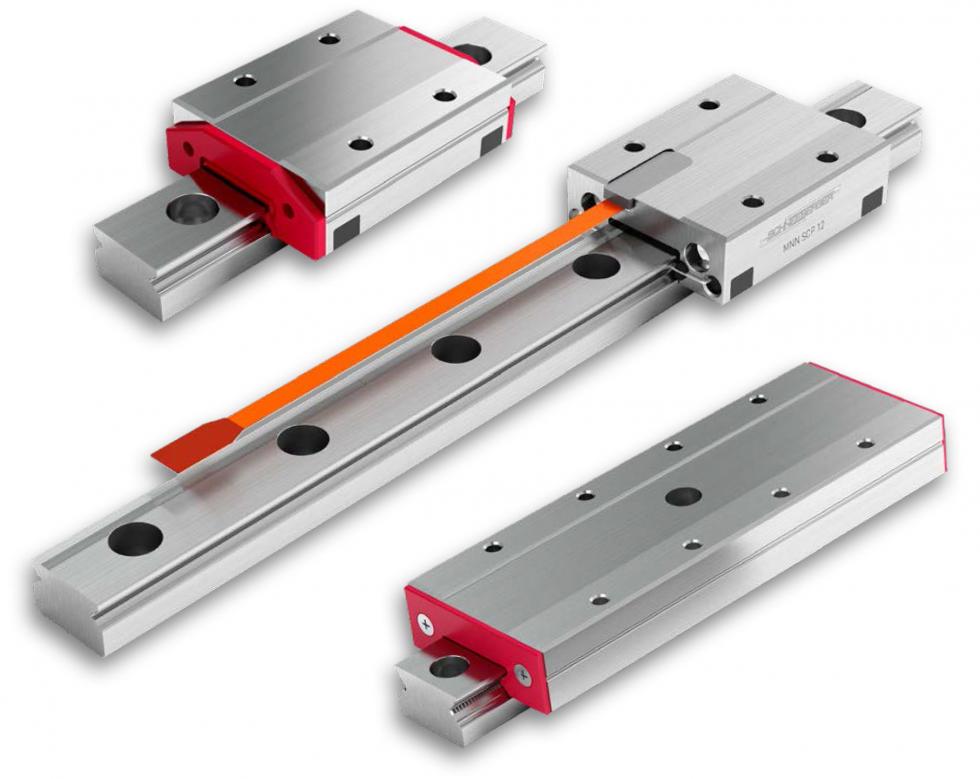

기본정보

미니레일 성능

최대 가속도 300 m/s2
최대 속도 5 m/s
예압 등급 V0 미세 틈새 - 0.01 C (C = 동 정격 하중)
V1 예압 0 - 0.03 C (C = 동 정격 하중)
정밀도 등급 G1, G3
재질 레일, 캐리지, 베어링 볼 스테인리스 스틸, 전경화 열처리
와이퍼(2) TPC
볼 재순환 장치 POM
적용 환경 온도 범위(1) -40 °C - +80 °C (-40 °F to +17 6°F)
진공(2) 진공 (최대 10-7 mbar
습도 10 % – 70 % (결로 없음)
클린룸 클린룸 클래스 ISO 7 또는 ISO 6 (ISO 14644-1 기준)

(1) 고객 요구 시, 작용 하중이 적정하면, PEEK로 제작된 볼 재순환 장치를 적용하여 최대 +150 °C (+302 °F)까지 사용 가능합니다. 표준 윤활제는 온도 -20 °C - +100 °C 범위에서 사용 가능하며, 다른 온도 범위에서 적용 가능한 윤활제도 요구 시 제공 가능합니다.

(2) 고진공 사용 시에는 와이퍼를 제거 후 사용합니다. 고객 요구 시 미니레일에 PEEK로 제작된 볼 재순환 장치를 적용하여 최대 10-9 mbar에서 사용 가능합니다. 진공에서 적용할 수 있는 특수 윤활제 또한 제공 가능합니다. 공기가 막힌 홀에 갇혀있지 않도록 모든 스크류에는 배기 홀이 추가 되어야 합니다.

정밀도 등급

미니레일 캐리지와 레일은 독립적으로 고정밀 가공되어 캐리지의 상호 교환이 가능합니다. 이에 따라 동일 사이즈, 동일 정밀도 등급의 캐리지는 예압 등급에 영향 없이 레일에 장착할 수 있습니다.

미니스케일 플러스 캐리지와 레일도 고정밀 가공되지만, 일체형 엔코더로 인해, 캐리지와 레일이 세트로 취급됩니다.

모든 사이즈에 G1, G3 정밀도 등급이 제공되어 고객 애플리케이션의 요구에 따라 선택 가능합니다. 정밀도 등급에 따라 치수 공차 및 주행 정밀도가 결정됩니다.

고 정밀 G1

표준 정밀 G3

참조:미니레일은 G1, G3 정밀도로 제공되며, 미니스케일 플러스는 G1 정밀도만 제공됩니다.

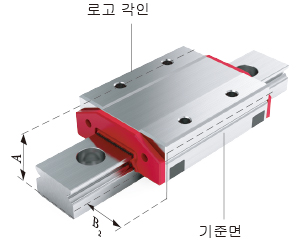

공차
A, B2 ΔA, ΔB2
정밀도 등급 G1 +/- 10 ㎛ 7 ㎛
정밀도 등급 G3 +/- 20 ㎛ 15 ㎛
각 캐리지의 중심 기준 레일의 동일 위치에서 여러 캐리지 측정 값의 차이
상기 측정을 위해서, 레일은 평면에 장착되고 케리지의 중심부를 측정합니다. 이 부분이 가공이 되지 않았기 때문에 2개 지지면 측정값의 평균값을 사용합니다.

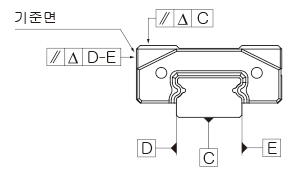

주행 정밀도

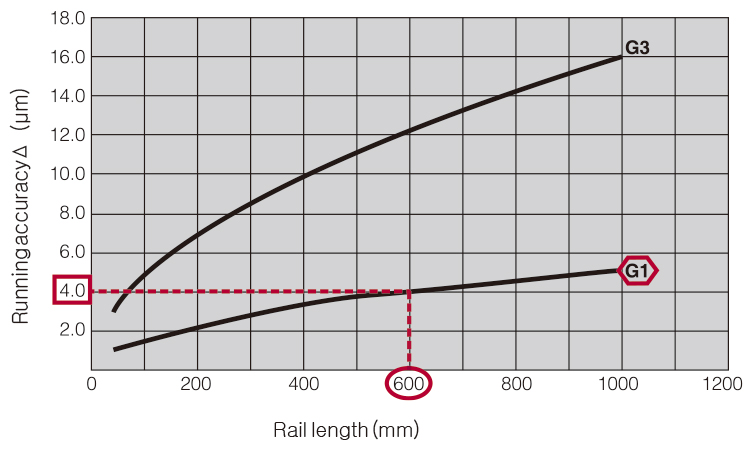

레일에서 캐리지의 주행 편차는 선형 또는 파형으로 나타날 수 있습니다. 최대 허용 편차는 가이드웨이의 정밀도 등급으로 제한됩니다. 아래 그래프에서 나타낸 것과 같이, 허용 공차는 레일의 길이와 정밀도 등급 G1, G3로 결정됩니다.

예제:레일 길이 600 mm, 정밀도 등급 G1 최대 허용 편차 4.0 ㎛

평행도 편차는 레일의 가공 공차에서 발생합니다. 상기 그래프는 레일 길이에 따른 작동 중 최대 평행도 공차(㎛)를 나타냅니다. 가이드웨이가 이상적으로 장착된 경우에만 상기 값이 보장됩니다.

예압 등급

예압 등급은 정격 하중 C의 비율로 정의됩니다. 예압의 크기는 가이드웨이의 적용 장비의 조건에 따라 결정합니다.

예압의 증가하면 …

… 강성이 증가합니다.

… 이송 저항이 증가합니다.

… 작동 수명이 감소합니다.

예압 등급 예압 크기 대응 정밀도 등급
V0 미세 틈새 - 0.01 • C G3
V1 0 - 0.03 • C G1, G3

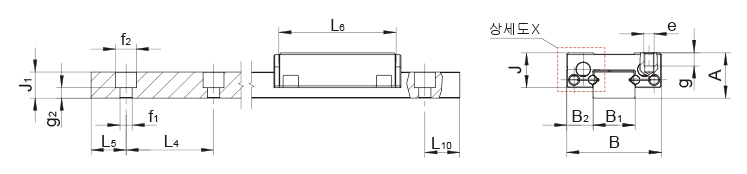

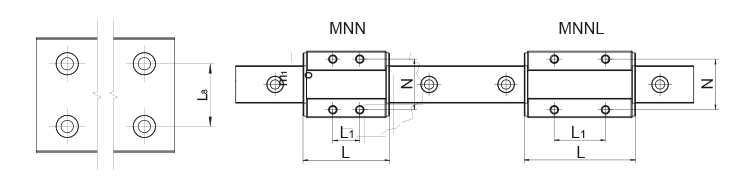

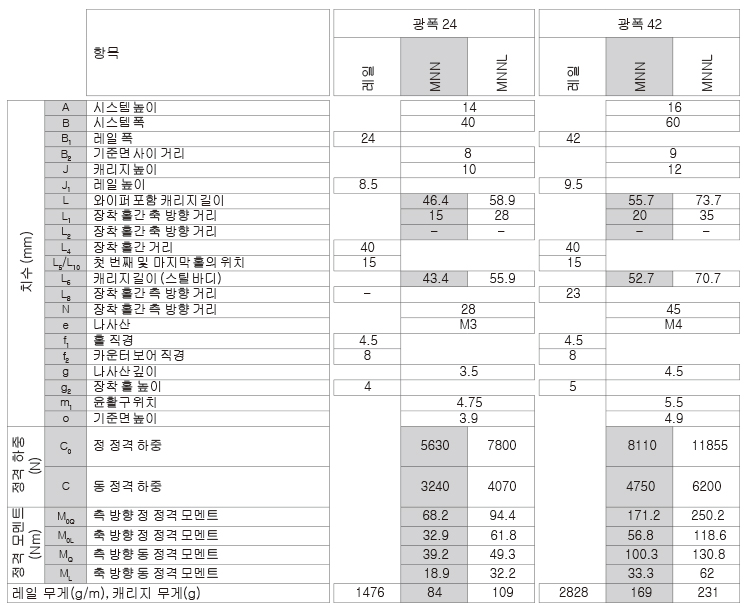

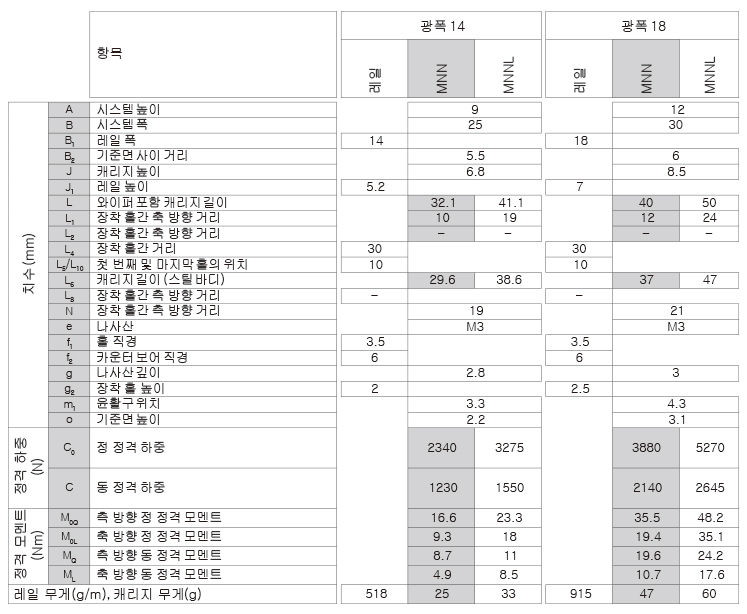

스펙
